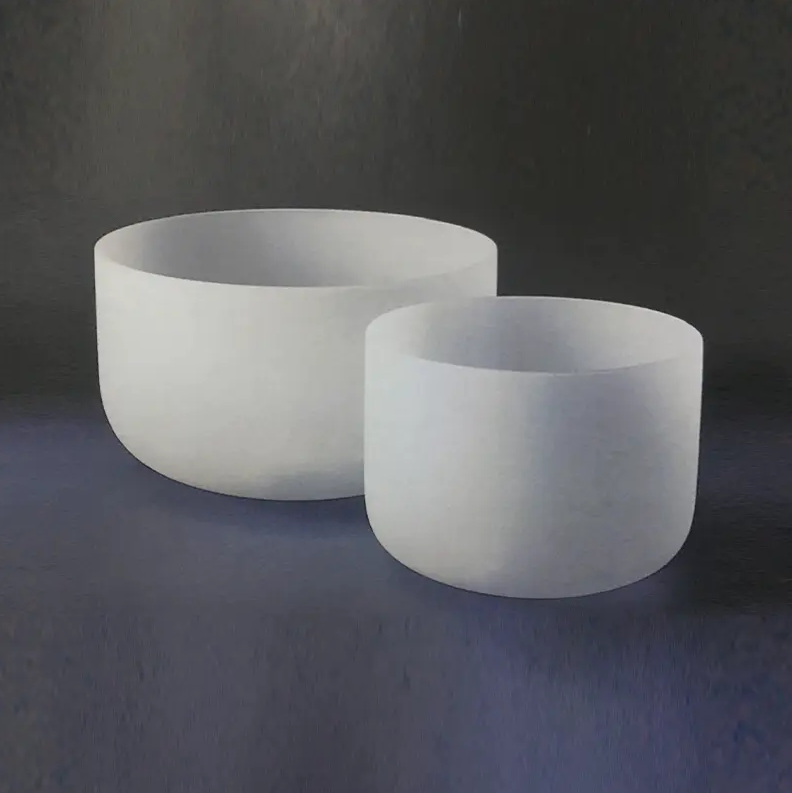

Paano i-optimize ang pagganap ng isang quartz crucible?

Mga Pangunahing Istratehiya sa Pag-optimize Kwarts Crucible Pagganap

Ang pinaka-epektibong paraan upang ma-optimize ang pagganap ng quartz crucible ay ang kontrolin ang mga thermal gradient, mapanatili ang mahigpit na mga protocol ng kontaminasyon, at itugma ang grado ng crucible sa partikular na temperatura ng proseso at kemikal na kapaligiran. Ang tatlong salik na ito ay sama-sama ang dahilan para sa karamihan ng mga napaaga na pagkabigo at nagbubunga ng mga pagkalugi sa mga aplikasyon ng semiconductor, solar, at laboratoryo. Pinaghihiwa-hiwalay ng mga sumusunod na seksyon ang bawat optimization lever na may naaaksyong gabay.

Piliin ang Tamang Grado ng Crucible para sa Iyong Proseso

Hindi lahat mga crucibles ng kuwarts ay pantay-pantay. Ang kadalisayan ng hilaw na silica, ang paraan ng pagmamanupaktura (fused vs. synthetic), at ang nilalaman ng OH ay tumutukoy lahat sa mataas na temperatura ng serbisyo at paglaban sa kemikal. Ang paggamit ng under-specible na crucible ay ang nag-iisang pinakakaraniwang sanhi ng maagang pagkabigo.

Paghahambing ng Mga Karaniwang Marka ng Crucible

Para sa mga proseso ng silicon na Czochralski (CZ), mga synthetic-grade crucibles na may mga antas ng metal na dumi sa ibaba 1 ppm sa kabuuan ay sapilitan. Ang paggamit ng standard-grade na materyal ay nagpapakilala ng iron, aluminum, at calcium contamination nang direkta sa natutunaw, na nagpapababa sa minority carrier lifetime at yield ng device.

Kontrolin ang Thermal Gradients para Pigilan ang Pag-crack

Ang kuwarts ay may napakababang koepisyent ng thermal expansion (~0.55 × 10⁻⁶/°C), ngunit ito ay malutong. Ang mabilis na pagbabago sa temperatura ay lumilikha ng matarik na panloob na mga gradient ng stress na lumalampas sa modulus ng pagkalagot ng materyal ( ~50 MPa ), na nagiging sanhi ng pag-crack o sakuna na bali.

Mga Inirerekomendang Ramp ng Pag-init at Paglamig

• Mas mababa sa 200 °C: rampa sa hindi hihigit sa 10 °C/min — ang moisture sa ibabaw at mga adsorbed na gas ay dapat na unti-unting lumabas.
• 200 °C hanggang 600 °C: limitasyon sa 5 °C/min — ang hanay na ito ay tumatawid sa α–β cristobalite transition zone kung saan ang mga pagbabago sa volume ay makabuluhan.
• 600 °C upang iproseso ang temperatura: 3–5 °C/min ay tipikal para sa malalaking crucibles (diameter > 300 mm).
• Paglamig: palaging sundin ang isang kinokontrol na pagbaba; Ang pagsusubo mula sa itaas 800 °C ay nagdudulot ng hindi maibabalik na mga micro-fracture kahit na walang nakikitang pag-crack.

Sa paglaki ng silikon ng CZ, isang karaniwang kasanayan ang hawakan ang crucible sa 900 °C para sa 30–60 minuto sa panahon ng paunang rampa upang i-equilibrate ang temperatura sa kapal ng pader bago tumaas sa silicon melting point (1,414 °C).

I-minimize ang Devitrification para Palawigin ang Buhay ng Serbisyo

Devitrification—ang pagbabago ng amorphous silica sa crystalline cristobalite—nagsisimula sa humigit-kumulang 1,000 °C at bumibilis sa itaas ng 1,200 °C. Sa sandaling kumalat ang devitrification sa panloob na dingding, ang crucible ay nagiging mekanikal na hindi matatag at dapat palitan. Ito ang nangungunang sanhi ng pinaikling buhay ng crucible sa mga application na may mataas na temperatura.

Mga Panukala sa Pag-iwas sa Devitrification

• Bawasan ang kontaminasyon ng alkali metal. Ang sodium at potassium ions ay kumikilos bilang nucleation catalysts. Kahit na ang mga nalalabi sa fingerprint na naglalaman ng sodium ay maaaring magsimula ng devitrification sa contact point.
• Gumamit ng mga proteksiyon na patong. Ang manipis na patong ng silicon nitride (Si₃N₄) o barium sulfate (BaSO₄) sa panloob na dingding ay nagpapabagal sa pagkikristal sa harap. Sa solar application, ang BaSO₄ coatings ay ipinakita na nagpapahaba ng crucible life sa pamamagitan ng 15–30% .
• Limitahan ang pinagsama-samang pagkakalantad sa mataas na temperatura. Subaybayan ang kabuuang oras sa itaas ng 1,100 °C; karamihan sa mga crucibles na may mataas na kadalisayan ay na-rate para sa 100–200 oras sa hanay na ito bago maging makabuluhan sa istruktura ang devitrification.
• Gumana sa ilalim ng hindi gumagalaw o nakakabawas na kapaligiran. Pinapabilis ng mga kapaligirang mayaman sa oxygen ang mga reaksyon ng oksihenasyon sa ibabaw na nagsusulong ng crystallite nucleation.

Ipatupad ang Mahigpit na Contamination and Handling Protocols

Ang kontaminasyon sa ibabaw ay hindi lamang nagpapalitaw ng devitrification ngunit nagpapakilala rin ng mga impurities sa mga sensitibong pagkatunaw. Sa mga proseso ng semiconductor CZ, ang isang particle ng iron silicide na may sukat na 0.5 μm ay maaaring makabuo ng sapat na kontaminasyon ng bakal upang mabawasan ang buhay ng wafer minority carrier sa ibaba ng mga katanggap-tanggap na limitasyon sa katabing kristal na seksyon.

Pinakamahuhusay na Kasanayan sa Pangangasiwa at Paglilinis

1. Palaging hawakan ang mga crucibles guwantes na malinis sa silid (nitrile o polyethylene, metal-free) — hindi kailanman hubad ang mga kamay.
2. Paunang linisin ang mga bagong crucibles na may dilute na HF solution (karaniwang 2–5% HF sa loob ng 10–15 minuto) na sinusundan ng isang masusing deionized na tubig na banlawan upang alisin ang mga metallic oxide sa ibabaw mula sa pagmamanupaktura.
3. Patuyuin ang mga crucibles sa isang malinis na oven sa 120 °C nang hindi bababa sa 2 oras bago gamitin upang alisin ang na-adsorbed na moisture, na maaaring magdulot ng marahas na spattering habang umiinit.
4. Mag-imbak sa mga selyadong lalagyan na walang alikabok; kahit na ang maikling pagkakalantad sa isang karaniwang kapaligiran sa laboratoryo ay maaaring magdeposito ng mga particulate na mahirap tanggalin pagkatapos ng sintering sa ibabaw.
5. Suriin ang mga panloob na ibabaw sa ilalim ng ilaw ng UV bago ang bawat paggamit - ang mga organikong residue ay nag-ilaw at nagpapahiwatig ng hindi kumpletong paglilinis.

I-optimize ang Crucible Loading at Fill Level

Ang direktang pag-load ng crucible ay direktang nakakaapekto sa pamamahagi ng thermal stress at melt dynamics. Ang hindi wastong paglo-load ay lumilikha ng mga localized na hot spot, hindi pantay na crystallization, at mechanical stress concentration na nagpapaikli sa buhay ng crucible.

• Punan nang hindi hihigit sa 80% ng na-rate na kapasidad. Ang sobrang pagpuno ay nagpapataas ng hydrostatic pressure sa mga sidewall sa mataas na temperatura, kung saan lumalambot ang quartz sa itaas ~1,665 °C (ang softening point). Sa 1,200 °C, ang creep deformation ay nasusukat sa ilalim ng sustained load.
• Mag-load ng materyal na pantay-pantay. Ang paglalagay ng malaking polysilicon chunk sa isang gilid ay lumilikha ng asymmetric heating habang natutunaw, na bumubuo ng mga baluktot na sandali sa crucible wall.
• Iwasan ang direktang pagdikit sa pagitan ng mga piraso ng singil at ng pader ng tunawan sa panahon ng paglo-load. Ang epekto sa panahon ng paglo-load ay isang pangunahing sanhi ng sub-surface micro-cracks na kumakalat lamang kapag ang crucible ay umabot sa temperatura ng proseso.
• Para sa mga prosesong tinulungan ng pag-ikot (hal., CZ pulling), i-verify ang concentricity ng pag-ikot. Kahit a 0.5 mm eccentricity sa pag-ikot ng crucible sa 5–10 rpm ay nagpapakilala ng cyclic mechanical stresses na maaaring magpapagod sa base sa maraming pagtakbo.

Subaybayan at Palitan Batay sa Mga Nasusukat na Tagapagpahiwatig

Ang pag-asa lamang sa visual na inspeksyon ay humahantong sa napaaga na pagpapalit (basura sa gastos) o naantalang pagpapalit (panganib sa pagkabigo sa proseso). Sa halip, pagsamahin ang maraming indicator para makagawa ng mga desisyong batay sa data.

Pamantayan sa Pagpapasya sa Pagpapalit

Ang pagpapatupad ng isang crucible lifecycle log—pagsubaybay sa pinakamataas na temperatura ng bawat pagtakbo, tagal, at resulta ng inspeksyon pagkatapos ng pagtakbo—karaniwang binabawasan ang mga hindi inaasahang pagkabigo sa pamamagitan ng 40–60% kumpara sa time-based na kapalit na nag-iisa, batay sa data mula sa high-volume na pagpapatakbo ng produksyon ng silicon ingot.

Gamitin ang Atmosphere at Pressure Control

Ang kapaligiran na nakapalibot sa tunawan sa panahon ng operasyon ay may direktang epekto sa parehong materyal na tunawan at natutunaw na kadalisayan. Ang pag-optimize ng mga kundisyon sa atmospera ay isang mababang gastos, mataas ang epektong lever na kadalasang napapansin sa mga karaniwang pamamaraan ng pagpapatakbo.

• Inert gas purging (argon o nitrogen): Umaagos na argon sa 10–20 L/min sa pamamagitan ng CZ furnaces ay binabawasan ang pagsingaw ng SiO mula sa natutunaw na ibabaw, na kung hindi man ay magdedeposito sa mas malamig na mga dingding ng furnace at muling makontamina ang pagkatunaw sa mga susunod na cycle.
• Pinababang operasyon ng presyon: Tumatakbo sa 20–50 mbar (vs. atmospheric) sa panahon ng paglaki ng CZ ay binabawasan ang bahagyang presyon ng CO, na pinipigilan ang pagsasama ng carbon sa kristal nang hindi pinapabilis ang pagkatunaw ng quartz.
• Iwasan ang singaw ng tubig: Kahit na 10 ppm H₂O sa furnace atmosphere ay masusukat na pinapataas ang OH content ng melt, na nagpapataas ng oxygen donor formation sa mga silicon na wafer sa mga susunod na hakbang sa pagsusubo sa mababang temperatura.

Buod: Isang Checklist ng Praktikal na Optimization

Pinagsasama-sama ng sumusunod na checklist ang mga pangunahing aksyon na inilarawan sa itaas sa isang nauulit na pre-run at in-process na protocol:

1. Kumpirmahin ang mga crucible grade na tumutugma sa temperatura ng proseso at mga kinakailangan sa kadalisayan.
2. Linisin gamit ang dilute HF, banlawan ng deionized na tubig, at tuyo sa 120 °C sa loob ng ≥ 2 oras.
3. Suriin ang panloob na ibabaw sa ilalim ng ilaw ng UV; tanggihan ang mga crucibles na nagpapakita ng nalalabi o micro-cracks.
4. Mag-load nang pantay-pantay sa ≤ 80% na kapasidad; maiwasan ang epekto sa dingding habang naglo-load.
5. Temperatura ng ramp bawat protocol: ≤ 5 °C/min hanggang 200–600 °C transition zone; humawak sa 900 °C para sa thermal equilibration.
6. Panatilihin ang inert gas flow at target na furnace pressure sa buong run.
7. Cool sa ilalim ng kinokontrol na pagbaba; hindi kailanman mapawi mula sa itaas ng 800 °C.
8. Mag-log run ng data at siyasatin kung may devitrification, wall thinning, at contamination indicator bago i-clear para magamit muli.

Ang patuloy na paglalapat ng mga hakbang na ito ay nagpapalawak ng average na tagal ng serbisyo ng crucible, binabawasan ang mga gastos sa materyal sa bawat pagpapatakbo, at—pinaka-mahalaga—pinoprotektahan ang kalidad ng produktong natutunaw o kristal na lumaki sa loob nito.
